氣體冷凝干燥器 - JCT-1
- 技術參數
- 產品特點
- 應用領域
- 資料下載
為達到穩定入口樣氣不斷變化的的露點，系統設計了一個改良的比例溫度控制器和一個高性能熱交換器。冷卻系統重要特征是有一個連續運行的、無氟利昂、用環保型材料R134a作冷卻劑的壓縮機，熱交換器裝在一個鋁質的圓柱筒里，吸收高負荷、最大限度利用熱交換率和保證操作時無泄露。內置冷凝泵不斷排放冷凝物。
|
技術數據 |
|
|
Compact, Mounting Rear Panel |
Midi, Mounting Rear Panel |
|
|
|
技術規格 |
|||||||||
|
|
|
COMPACT |
MIDI |
MIDI |
|||||
|
氣路 |
|
1 |
1 |
2 |
|||||
|
熱交換器 |
|
1 x MONO |
1 x MONO |
1 x DUAL |
|||||
|
與樣氣接觸材質 |
|
PVDF |
GLASS |
SS316 |
PVDF |
GLASS |
SS316 |
PVDF |
SS316 |
|
氣體流量 1) |
L/h |
125 |
150 |
250 |
180 |
200 |
350 |
2x90 |
2x160 |
|
氣體入口露點 (最大) |
°C |
70 |
65 |
80 |
70 |
65 |
80 |
70 |
80 |
|
氣體入口溫度 (最大) |
°C |
140 |
160 |
180 |
140 |
160 |
180 |
140 |
180 |
|
氣體出口溫度 |
°C |
3°C |
3°C |
||||||
|
帶蠕動泵氣體壓力 |
bar |
0.5 ... 1.5 |
|||||||
|
不帶蠕動泵氣體壓力 |
bar |
2.5 |
2 |
160 |
2.5 |
2 |
160 |
2.5 |
160 |
|
氣體接口 |
mm |
氣體入口和氣體出口管徑 4/6 mm |
|||||||
|
每個氣路死區 |
ml |
67 |
98 |
67 |
67 |
98 |
67 |
2x55 |
|
|
冷卻功率 |
W |
160 Watt Ta 25°C |
215 Watt Ta 25°C |
||||||
|
防護等級 / 電氣標準 |
|
IP 20 acc. EN 60529 / EN 61010 |
|||||||
|

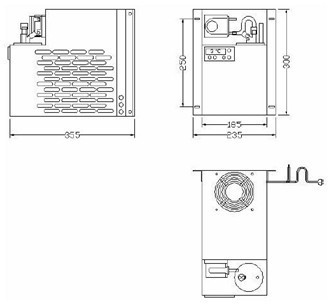

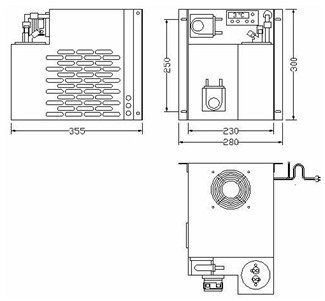

尺寸 |
mm |
185x300x355 (WxHxD) |
230x300x355 (WxHxD) |
||||||
|
溫度監視 |
|
數顯和絕緣報警接點 |
|||||||
|
供電 |
|
230V 50/60 Hz or 115V 50/60 Hz |
|||||||
|
功耗 |
W |
190W |
|||||||
|
重量 |
kg |
17 |
18.5 |
19 |
|||||

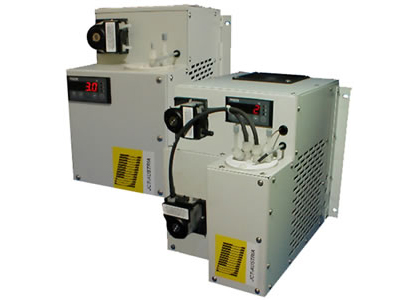

緊湊型冷凝器特點是有一個單氣路，中型冷凝器特點是有一個單氣路或雙氣路。由三種不同材質如PVDF、不銹鋼或玻璃制成的熱交換器。數字溫度顯示和絕緣接點保證在無人值守時無故障操作。
l 穩定而可靠的技術
l 內置是冷凝排放泵
l 露點穩定在 +3°C
l 數字式溫度顯示
l 高性能熱交換器
l 比例溫度控制
l 結構緊湊結實
l 環保 (不含氟利昂）
